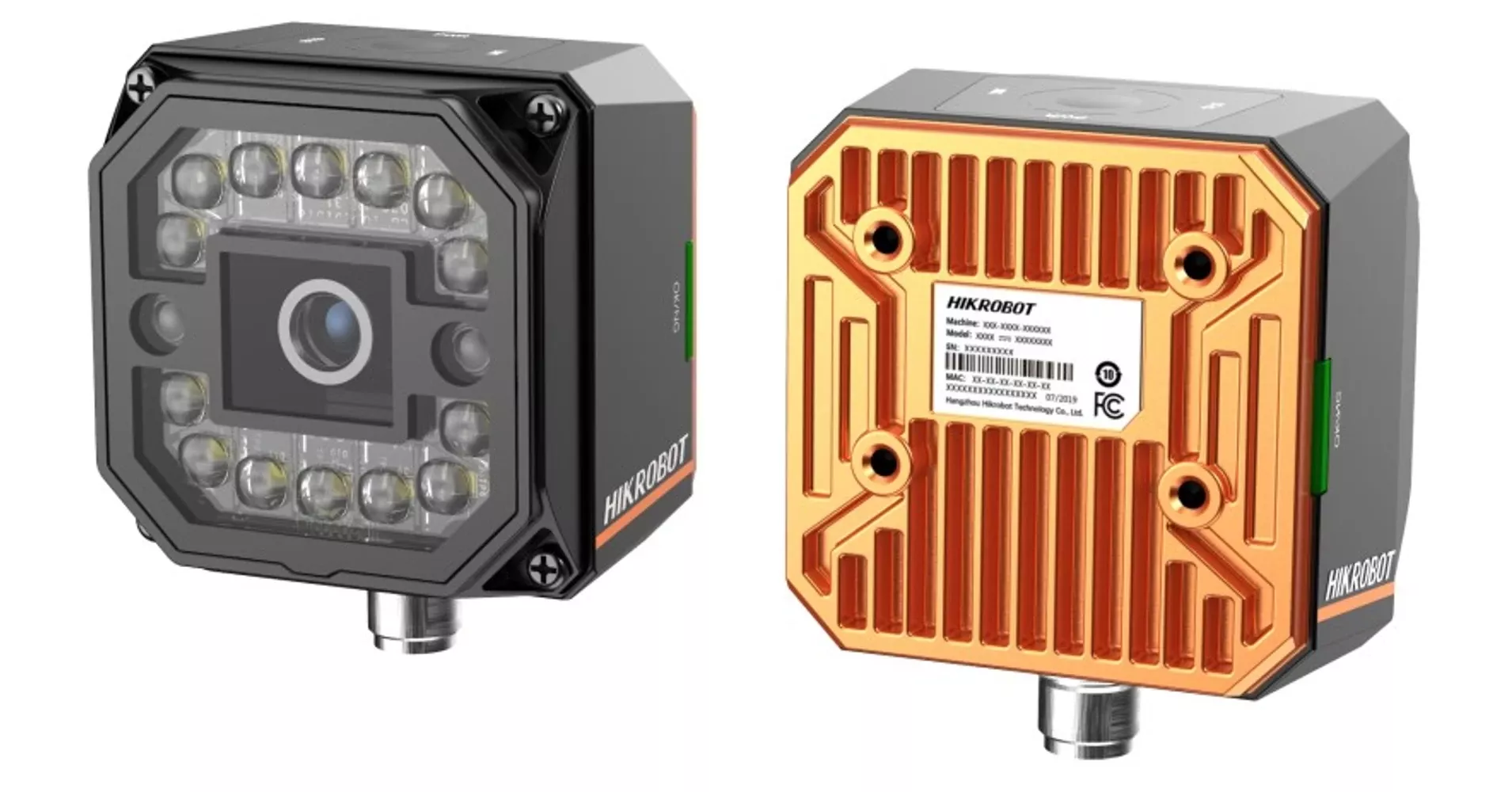

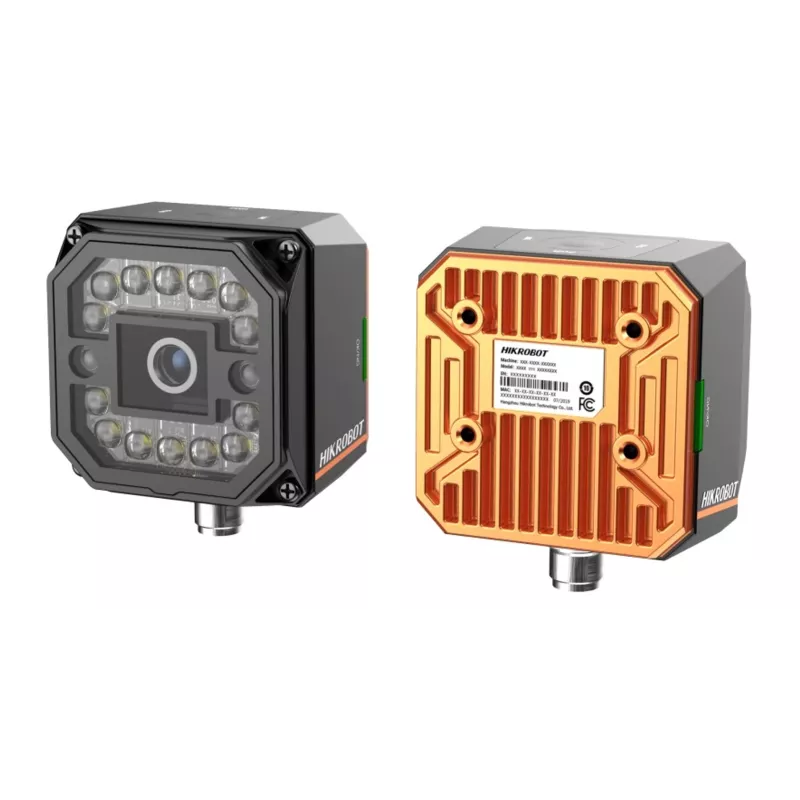

Sensor de visión artificial Hikrobot MV-SC3016C-06M-WBN

El Hikrobot MV-SC3016C-06M-WBN es un sensor de visión artificial que integra cámara, iluminación y algoritmos de inspección en un cuerpo compacto de 65 × 65 mm. Detecta presencia, cantidad, posición y medidas de las piezas, y se configura y supervisa con el software SCMVS sin necesidad de programar.

Entrega los resultados por puerto serie y Ethernet, y se coordina con el resto de la línea mediante sus entradas y salidas digitales y los protocolos PROFINET, Modbus TCP y EtherNet/IP.

Herramientas de visión

• Conteo: de patrones, de puntos y de bordes
• Detección de defectos: detección de excepciones
• Presencia: de patrones, puntos, bordes, círculos y líneas
• Ubicación: coincidencia de ubicación y calibración
• Lógica: módulo condicional, evaluación de condiciones, lógica y combinaciones, comparación de caracteres y calculadora
• Medición: ángulo entre líneas, diámetro, brillo medio, contraste, anchura, distancia punto-línea, escala de grises, ángulo de línea y anchura de borde
• Reconocimiento: OCR y lectura de códigos

Admite importar y exportar soluciones, y almacena hasta 32 soluciones y 40 módulos.

Cámara

• Sensor: CMOS con obturador global, 1/2,9″, píxel de 3,45 × 3,45 µm
• Resolución: 1408 × 1024 (1,6 MP), hasta 60 fps
• Rango dinámico: 71,4 dB · SNR: 41 dB · Ganancia: de 0 a 15 dB
• Tiempo de exposición: de 16 µs a 1 s
• Color, formatos de píxel RGB 8 y Mono 8

Características eléctricas y mecánicas

• Comunicación: puerto serie, TCP, UDP, FTP, PROFINET, Modbus y EtherNet/IP sobre Fast Ethernet
• Conector M12 de 17 pines con alimentación, Ethernet, E/S digitales y puerto serie: 2 entradas, 3 salidas (NPN o PNP), 3 E/S bidireccionales y entrada de pulsador externo
• Alimentación: 24 V CC, consumo máximo aproximado de 48 W
• Lente: montura M12 de 6 mm con enfoque automático mecánico; tapa transparente (filtro polarizador o infrarrojo opcional)
• Iluminación blanca de serie; roja, azul o infrarroja cercana opcional
• Indicadores: alimentación, red, estado y resultado (OK/NG)
• Dimensiones: 65,2 × 65,2 × 47 mm · Peso: 280 g aprox.
• Protección: IP67 (con lente y cableado bien instalados)
• Temperatura: de 0 a 50 °C en funcionamiento, de −30 a 70 °C en almacenamiento; humedad del 20 al 95 % sin condensación
• Certificaciones: CE, FCC, KC

Campo de visión con la lente de 6 mm

• A 5 mm: 4,05 × 2,94 mm, precisión de 0,003 mm por píxel
• A 2000 mm: 1619,2 × 1177,6 mm, precisión de 1,15 mm por píxel
